美國氣動拋投器,ResQmax美國救生拋繩器,救助救生拋纜器
您正在查看的是美國氣動拋投器,ResQmax美國救生拋繩器,救助救生拋纜器產品的具體資料：美國救援拋投器，以高壓空氣為動力，可將繩索或自動充氣救生圈或錨鉤快速、安全、準確的發射至目標。根據用途的不同，可分為水用、陸用、水陸兩用等配置.

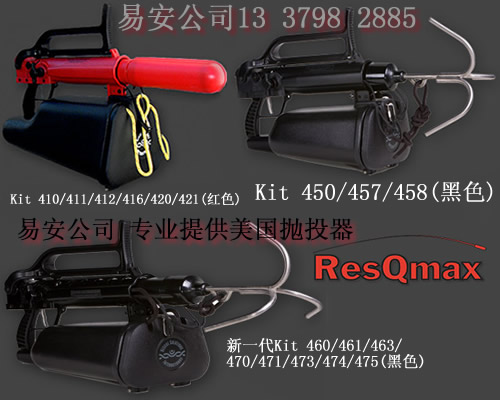

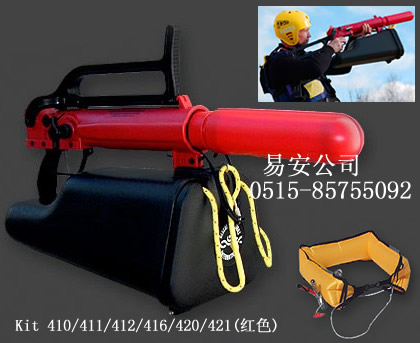

型號：Kit 410/411/412/416/420/421(紅色)水陸兩用救援拋投器商標：ResQmax
工作壓力：3000psi/207 bar
應用范圍：消防救援、急流救援、工業安全、海岸鉆井、快速反應部隊等
基本配置：發射器、氣瓶、繩索、充氣管、救生圈（水用）等
繩索直徑 繩長 最小斷裂強度 水平發射距離 垂直發射距離
3mm陸用繩 152m 225kg 107m 40m
6mm水用繩 92m 400kg 70m(帶救生圈) 20m

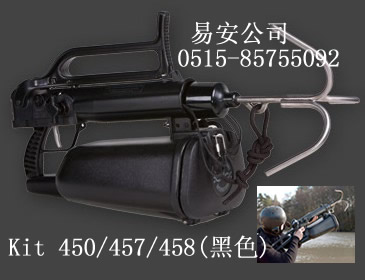

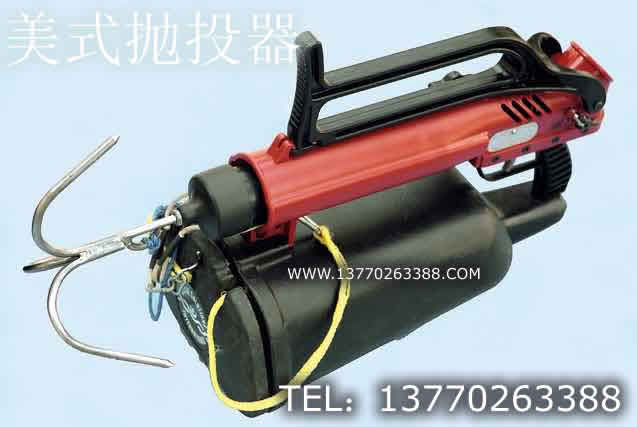

型號：Kit 450/457/458(黑色)帶錨鉤繩索發射器
動力：壓縮空氣作為推動力；
拋射距離：100米；
陸用時：繩長：150m；直徑：3mm；水平發射距離：120m；
水用時：繩長：100m；直徑：6mm；水平發射距離: 60m（帶自動充氣救生圈）；拋射繩拉力：2000牛；
備品及附件：

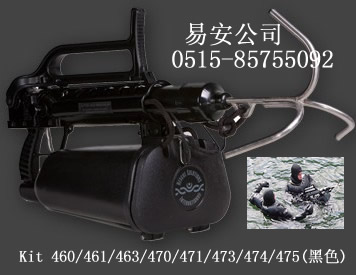

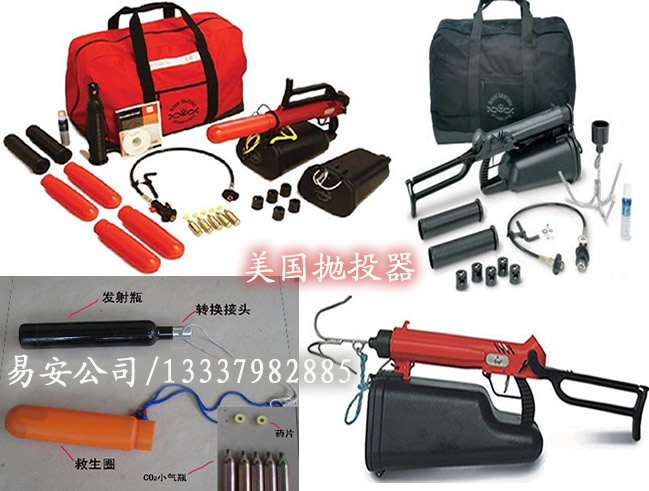

每套應配置：發射器1個、發射氣瓶1個、鈦合金錨鉤1只、水用保護套5個、陸用保護套1個、氣瓶連接管1根、繩索50米1根、100米1根(相匹配的繩箱各1個)、自動充氣救生圈1個、充氣管1根、二氧化碳瓶5個、溶解墊5個、耳塞1副、潤滑劑1瓶、便攜袋1個。新一代戰術錨鉤發射器(Kit 460/461/463/470/471/473/474/475)為新一代產品，使用壓縮空氣為動力，可以在海上環境，陸地位置或者海上與陸地上幾種情況下，配置包括：一根繩子、一個抓升鉤和攀登繩、一個抓升鉤和攀登梯。
除了裝入壓縮空氣外，還要完全裝配好其它部分。為了熟悉這套設備的操作，提高人員能力，需要進行足夠的訓練。在操作前，請仔細閱讀說明書。
該戰術錨鉤發射器應用如下：
配置繩子建立信號線或載重線；配置船到船的繩；配置船到海岸的繩；系泊纜的修復；配置圍油欄；配置抓鉤和攀登繩；配置抓鉤和攀登梯；該錨鉤發射器的發射范圍依賴如下：所用繩子的類型；發射物體或附件的類型；配置的壓縮空氣的時間。美國RSI（Rescue Solutions International）是一家專業從事救援產品研發和銷售 的公司，ResQmax公司則是其旗下的子公司。發射器每次只能發射一個氣瓶，從而避免發射事故的發生，當插入發射瓶后，聽到“咔”的一聲，證明發射瓶被安全插入。錨鉤
ResQmax遠程拋射救生器是ResQmax公司的主打產品。采用壓縮空氣為動力， 最遠發 射距離可達150m，應用于消防救援、水上/冰上救援、船只/船岸之間的繩索連接等。該裝備定位于民用裝備。

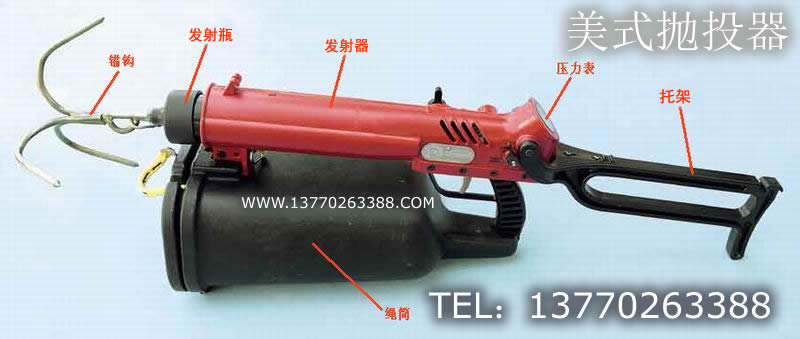

救生拋投器,美式氣動繩索拋射器,美國RSI公司ResQmax遠程拋射救生器發射部件組成

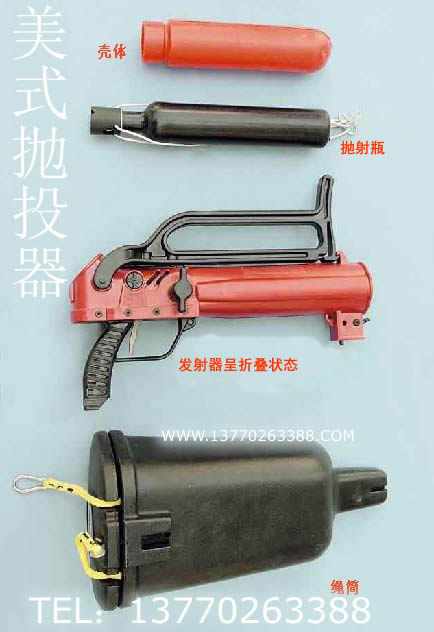

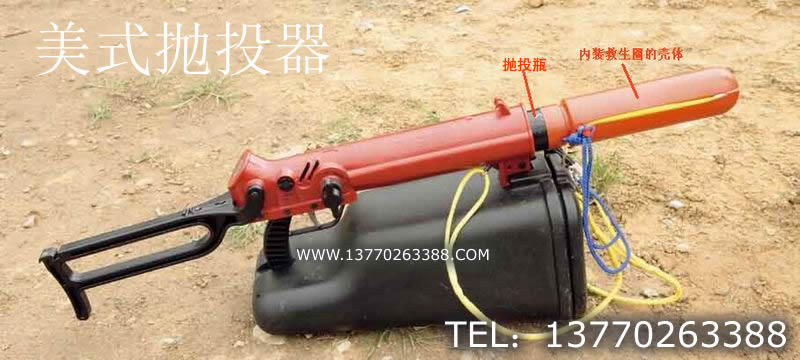

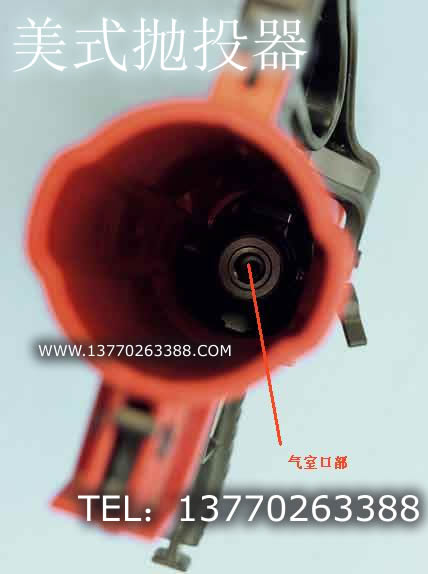

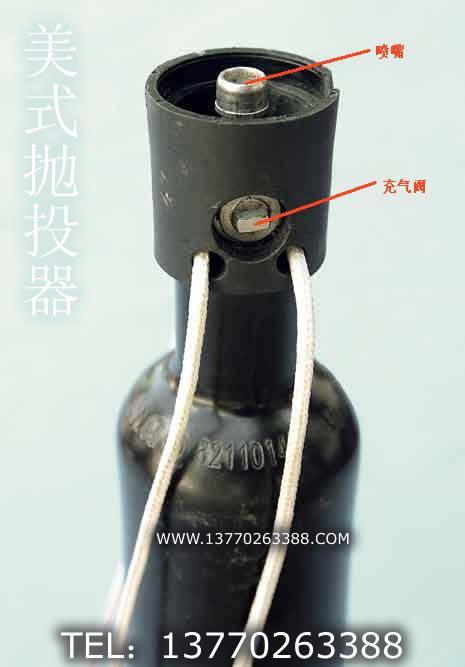

1、根據救援需要，發射瓶前方既可以安裝攀爬用的錨鉤（上圖）；也可以安裝內裝救生圈的殼體（下圖）。使用時，將裝有救生圈的殼體或錨鉤裝在彈體上，打開保險，對準目標區域發射即可。該發射器采用折疊式托架.2 各部件分解狀態3、發射瓶尾部特寫。發射瓶實際上是一個壓縮空氣瓶，尾部設有噴嘴、充氣閥以 及與錨鉤、救生圈等相連接的繩索4、發射器氣室口部特寫。發射瓶上的充氣閥打開后，發射瓶開始向發射器氣室內充氣，可通過發射器尾部的壓力表查看氣室內的壓力。達到需要的氣壓后，關閉充氣閥即可

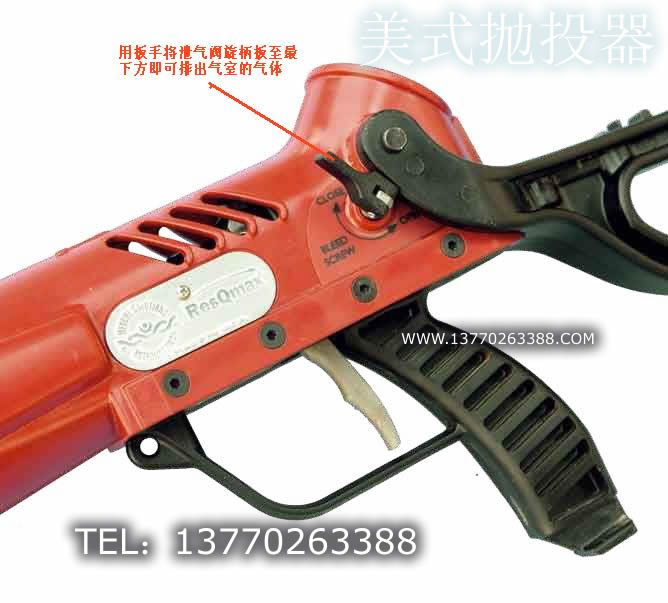

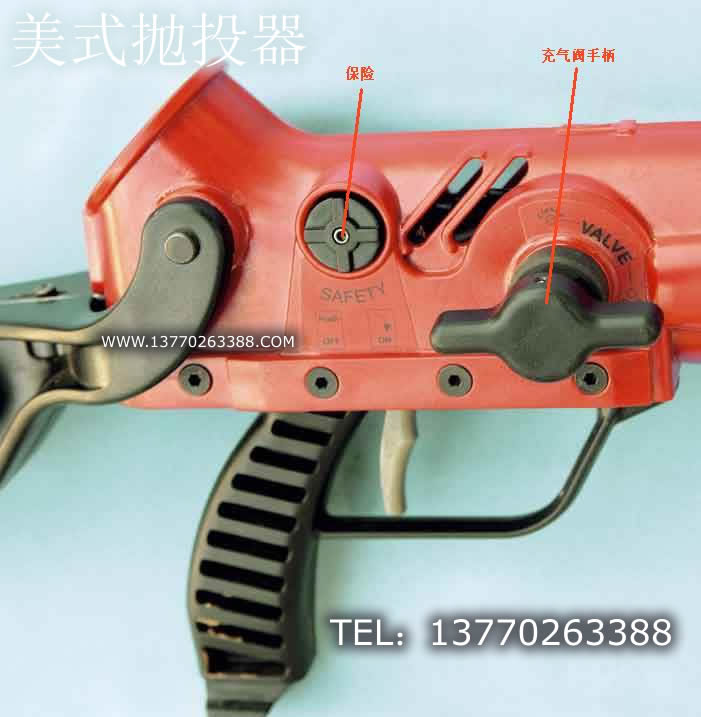

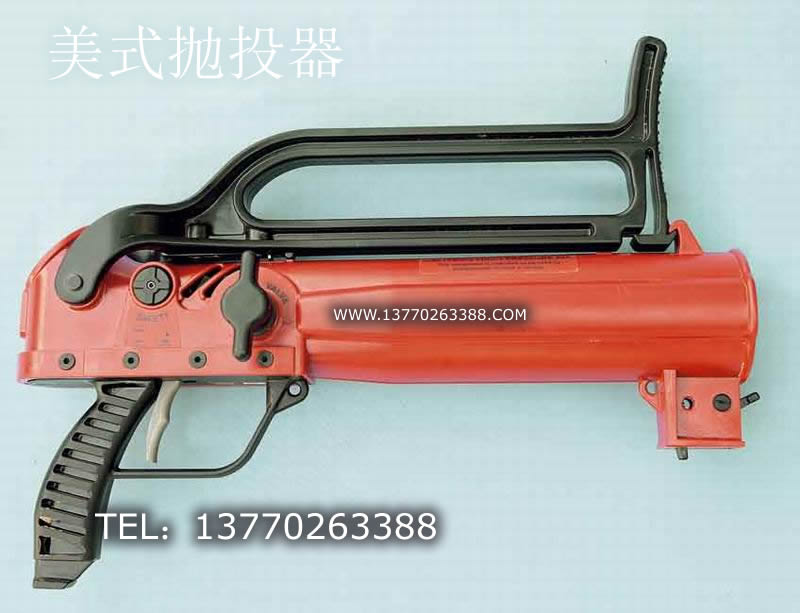

5、發射器尾部的壓力表特寫6、發射器右側設有保險和充氣閥手柄。向內按壓保險才可發射。當按下保險后未發射，須將保險順時針旋轉，保險可被彈起，回到保險狀態。圖中即為保險狀態。將充氣閥手柄順時針旋轉90°，即可帶動發射瓶尾部充氣閥旋轉為氣室充氣，充好氣后需要將其復位，以免發生危險。圖為充氣狀態7、發射器左側設有氣室泄氣閥。氣室充好氣后，如果未使用，必須將氣室內的氣體排出，以防止發生危險。用扳手將泄氣閥旋柄扳至最下方即可排出氣室內的氣體8、發射器折疊狀態。托架底部的掛鉤可與發射器上方 的掛鉤扣合在一起，方便攜行與置放
救生設備細覽

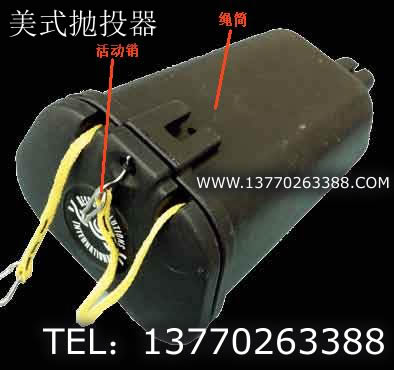

9、繩筒內裝繩索，繩索的一端與發射瓶前方的錨鉤或救生圈相連，另 一端固定在發射器下方。當發射錨鉤時，錨鉤可將被救船只鉤住， 以進行救援；發射的錨鉤也可用于攀爬。當發射救生圈時，可使身臨險境的人員得以脫險。繩筒蓋由一個活動銷卡住，發射后， 發射瓶飛出，拽出活動銷，繩筒蓋即打開，繩子跟隨發射瓶拋射出去
在發射瓶的每個噴嘴處安裝有減壓裝置，目的是避免發射瓶內產生不安全的壓力，不論是否發射，如果發射瓶被暴露在很熱的環境，例如火中，如果發射瓶內空氣壓力超過安全值，減壓閥將破裂釋放壓力。破裂后減壓閥將不能再使用，必須更換。
減壓閥安裝到發射器上，只要設備受壓，減壓閥就處于激活狀態。
設備動力來自于不可燃的壓縮空氣。
充氣方式
給發送瓶充氣需要合適的氣源，至少有能力達到實際所需壓力，標準壓力3000psi/207Bar.
給瓶體充氣需要充氣管，充氣管包括壓力閥、減壓螺釘、連接管。
首先，用合適的配件將連接管一端連接到壓縮空氣氣源，接著，檢查氣瓶的閥門扳手是否在開的位置，當閥門扳手和空氣流向平行時為開，圖8a閥門為開的狀態。當與空氣流向垂直為關.
2、發送瓶充氣
（1）用手指壓住插入閥的領部，并往回拉；
（2）接著將噴嘴的頸部插進領部，確保充氣管的紅色的減壓螺釘關閉；
（3）確保噴嘴閥在開的位置，與氣流方向平行；
（4）將空氣非常緩慢的打開，將壓力充到3200psi/220Bar,(如果聽到漏氣，說明止水塞處的O形環或噴嘴需要更換)；
（5） 關上氣源；
（6） 從充氣管上取下扳手，并且關上發送瓶上的閥門扳手；
（7） 確保閥門扳手處于關閉狀態（與氣流方向垂直）；
（8） 找到排水口位置，位于緊鄰紅色的減壓螺釘；
（9） 將排水孔指向下，并遠離操作者，打開減壓螺釘，從設備里泄放壓力；
（10） 將減壓管領部的受載彈簧撤回，并從發送瓶上取下；
（11） 將充好氣的發送瓶放在安全位置。存放條件
發送瓶充好氣可以存放以備使用，它應存放在恒溫環境，充好氣的氣瓶應標注，在存放過程中定期檢查壓力。
如果將發送瓶放在很熱的環境中，可能導致壓力超過安全值，而導致減壓閥破裂，空氣釋放掉，避免設備爆炸。折疊托架的使用
1、折疊托架的使用
從折疊位置打開到發射位置。用拇指按下發射器按柄，旋轉托架旋轉到發射物的后面，托架自動嚙合。
將托架變?yōu)檎郫B模式。用拇指拉回托架身后座板鎖掣，松開扣掣。折疊托架。用發射瓶前面的瞄準鉤，扣住托架。閥門扳手
1、打開噴嘴閥為發射器增壓
每個發送瓶上都有噴嘴閥，用閥門扳手打開噴嘴閥，將噴嘴保護器上的“V”字凹槽對準噴嘴扳手，當處于伸展?fàn)顟B(tài)時，閥門扳手和噴嘴閥并沒有完全接洽，當處于壓縮狀態時，閥門扳手和噴嘴閥完全接洽。
當安裝到發射器后，新充好氣的發送瓶的噴嘴閥會在垂直位置。
打開發送瓶的噴嘴閥。
1. 全壓閥門扳手到垂直位置，并且保持壓力不變；
2. 旋轉閥門扳手90度——順時針方向；
3. 松開閥門扳手使其到全松狀態。
2、關閉發射器噴嘴閥
如果發送瓶的噴嘴閥在開的位置，噴嘴閥會在垂直位置。
關閉發送瓶的噴嘴閥，按如下操作：
a、全壓閥門扳手到垂直位置，并且保持壓力不變；
b、旋轉閥門扳手90度——逆時針方向
c、松開閥門扳手使其到全松狀態。發射步驟
1、發送瓶的使用
黑色、PVC海綿保護罩。推薦配置原設備配備的保護罩，每一個發送瓶都由一個保護罩，取下保護罩可以檢查發送瓶是否損壞，并可重新安裝。從瓶上取下保護罩可能需要潤滑劑。
2、保護發送瓶
所有的練習應在水中進行，發送瓶是一個壓縮氣瓶。如果氣瓶發射后接觸到硬的表面，并產生了一些可見的損壞，氣瓶將不能再使用。如果部署在水中，發送瓶能使用幾百次。當拉回發送瓶時應注意避免損壞。用清水清洗。放掉瓶內所有的水，存放前或重新充氣前允許干燥。
3、將發送瓶安裝到發射器
系帶用來連接發送瓶和配置的繩索，連接系帶和安裝發送瓶到發射器按如下操作：
（1）抓住系帶的快接，將系帶放置在瓶體兩側的中心位置
（2）按下安全按鈕，確保保險在“關”的位置；
（3）將發送瓶插入發射器，噴嘴保護器上的“V”字朝前，保持系帶繃緊并且沒有在一邊，微微旋轉發送瓶，直到感覺“V”字凹槽和設備相接洽，然后用力壓發送瓶，聽到“咔”的一聲，表明發送瓶和設備接洽完畢；
（4）用快接將系帶和繩連接好。
4、將抓鉤安裝的發送瓶
★ 攀巖抓鉤和發送瓶的連接按照如下操作：
1.將系帶和快接從發送瓶上取下；
2.將系繩或攀登梯的活頭系在抓鉤線眼上并系牢；
3.將抓鉤安裝到發送瓶的平端。
4.將繩子順著瓶子拉到噴嘴“V”字口處；
5.將繩子用設備提供的魔術貼固定到發送瓶的頸部；并拉回到瓶底位置；
6.按下安全按鈕，確保設備處于“關“的位置；
7.將發送瓶插入發射器，噴嘴保護器上的“V”字朝前，保持系帶繃緊并且沒有在一邊，微微旋轉發送瓶，直到感覺“V”字凹槽和設備相接洽，然后用力壓射彈，聽到“咔”的一聲，表明發送瓶和設備接洽完畢；
5、檢查發射壓力
所有存放的發送瓶都應定期檢查壓力，確保有合適的壓力，檢查壓力遵循以下步驟：
（1）裝入發射器；
（2）打開噴嘴閥；
（3）從壓力表上讀出使用的壓力；
（4）關上噴嘴閥；
（5）松開減壓螺釘，從設備里釋放空氣。此時壓力表必須顯示0；
（6）按下安全按鈕釋放安全裝置；
（7）釋放發送瓶，并存放。操作
1. 檢查確認系帶連接到繩子的活頭，繩子的死頭連接到發射器或其它設備的孔眼里。
2.全壓閥門扳手到垂直位置，并且保持壓力不變；旋轉閥門扳手90度——順時針方向；松開閥門扳手使其到全松狀態。
3.檢查校驗壓力。
4.安閑安全按鈕到“關“的位置，發射設備。
5.對于水平的配置，用肩部抵住托架，在目標上方35度角發射。
6.對于攀巖繩或抓鉤的垂直配置，用肩膀抵住托架，與垂線成10度角或與水平成80度角。
7.用手指扣動扳機，設備將發射出去。
